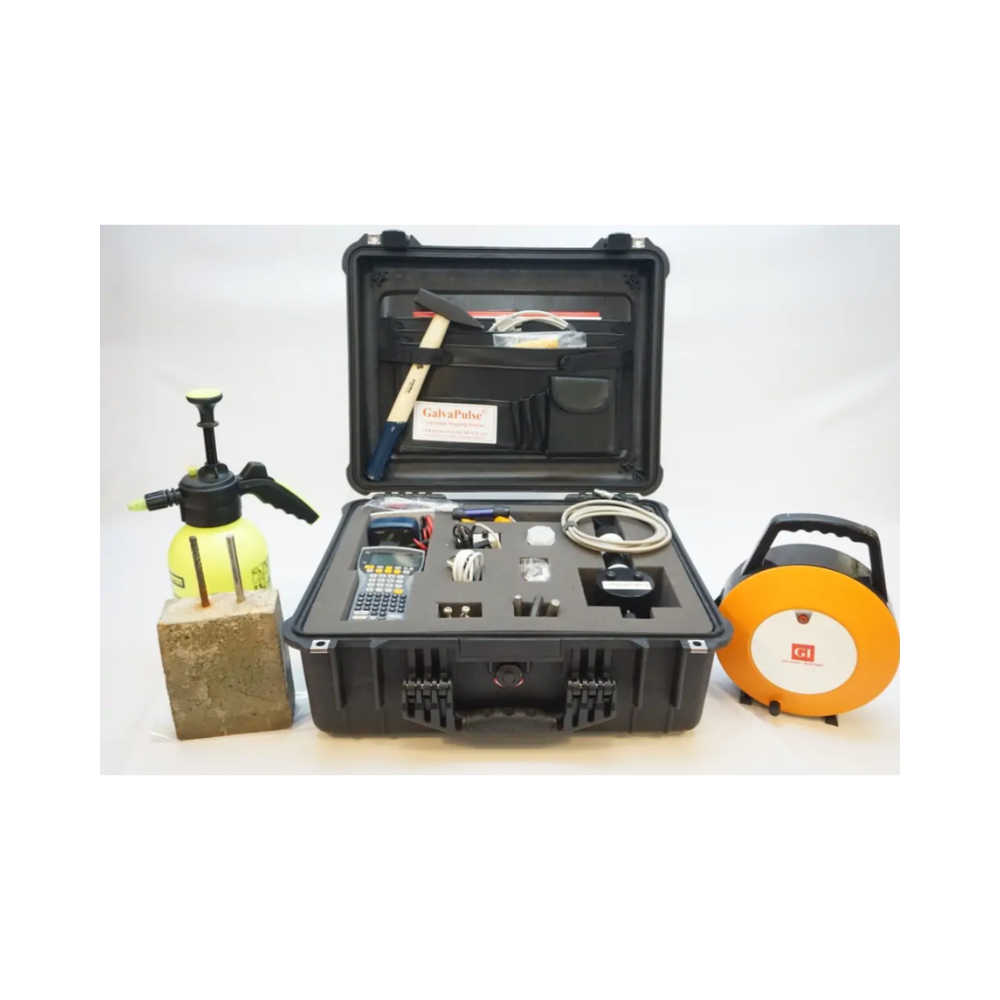

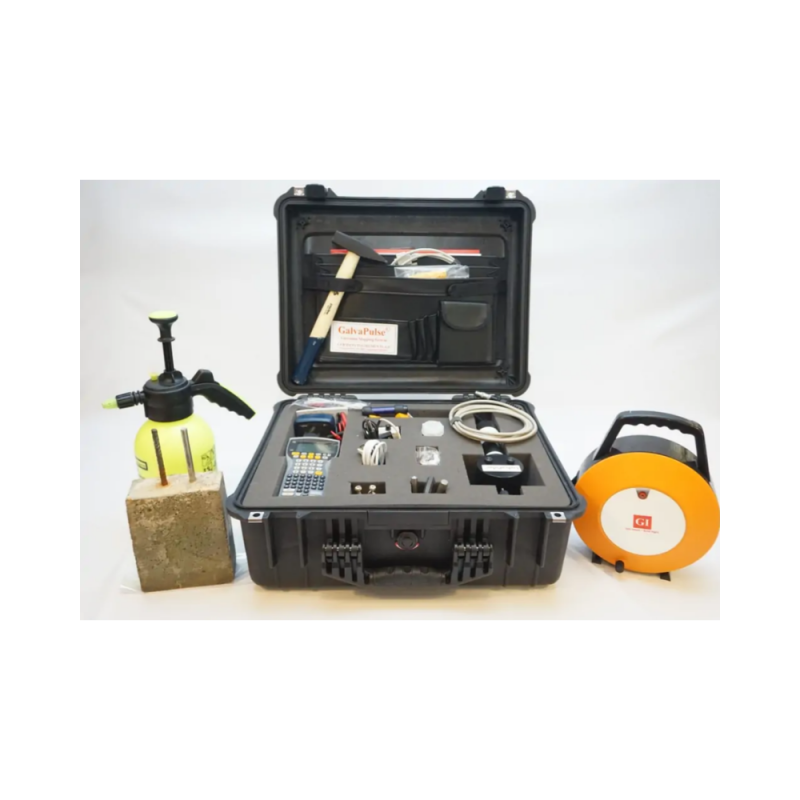

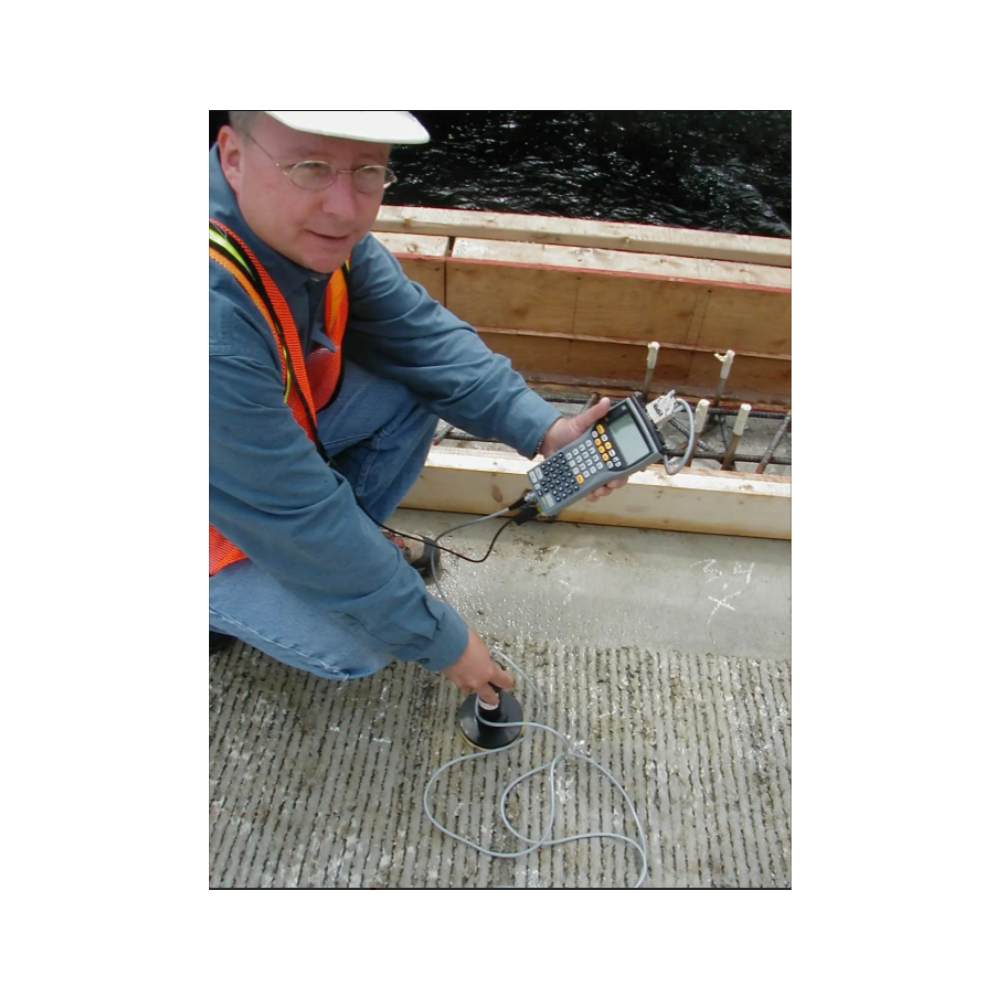

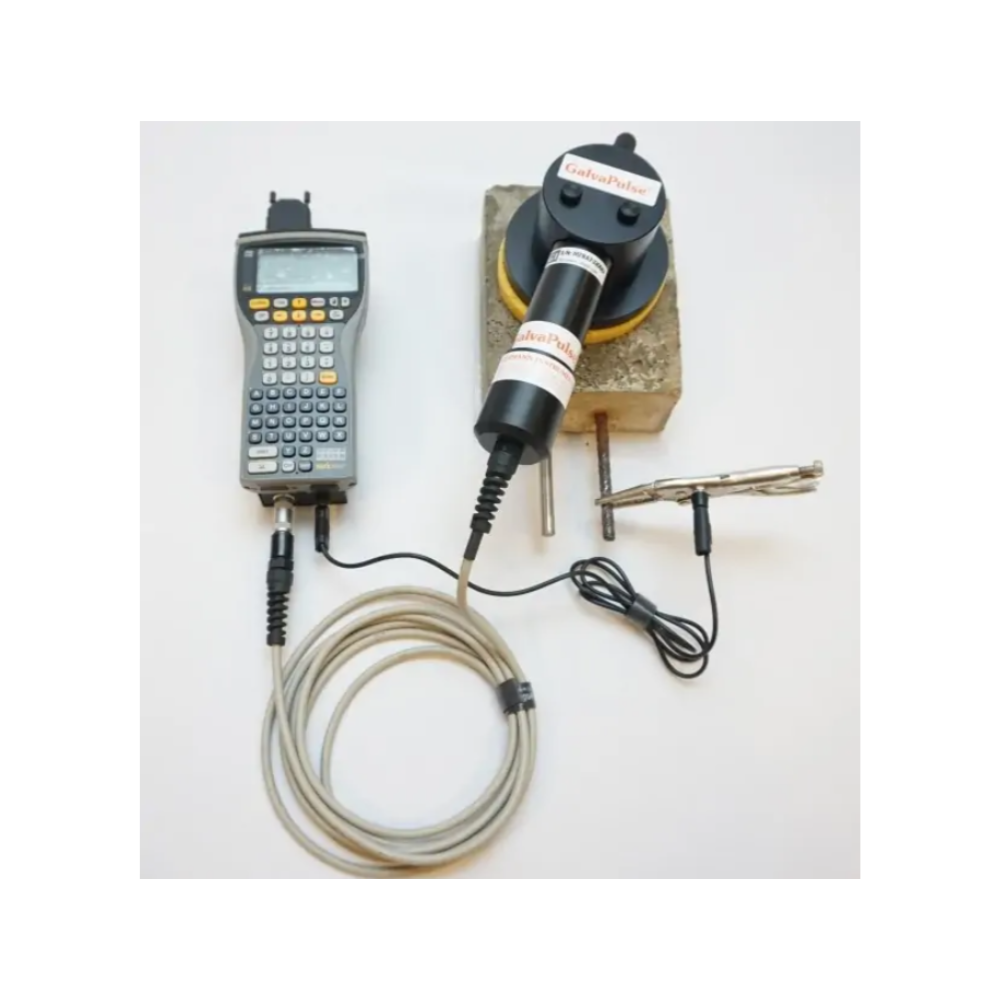

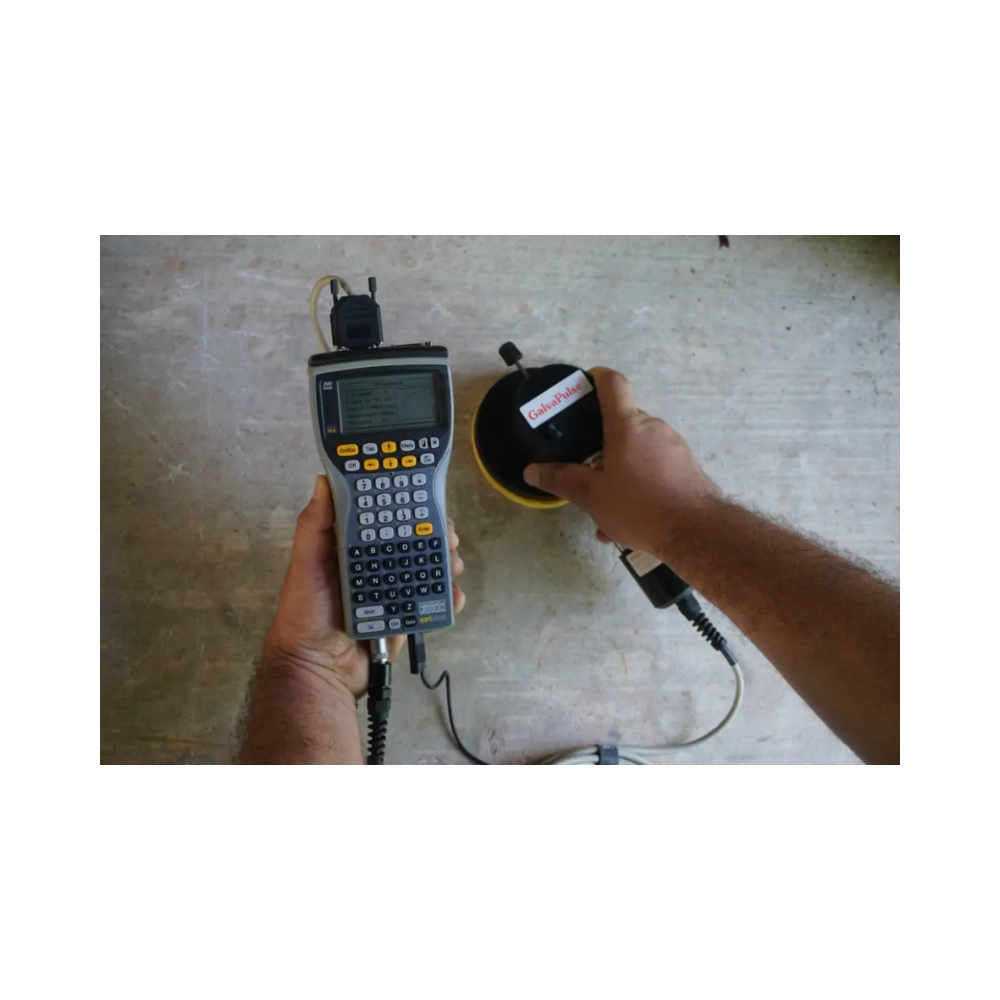

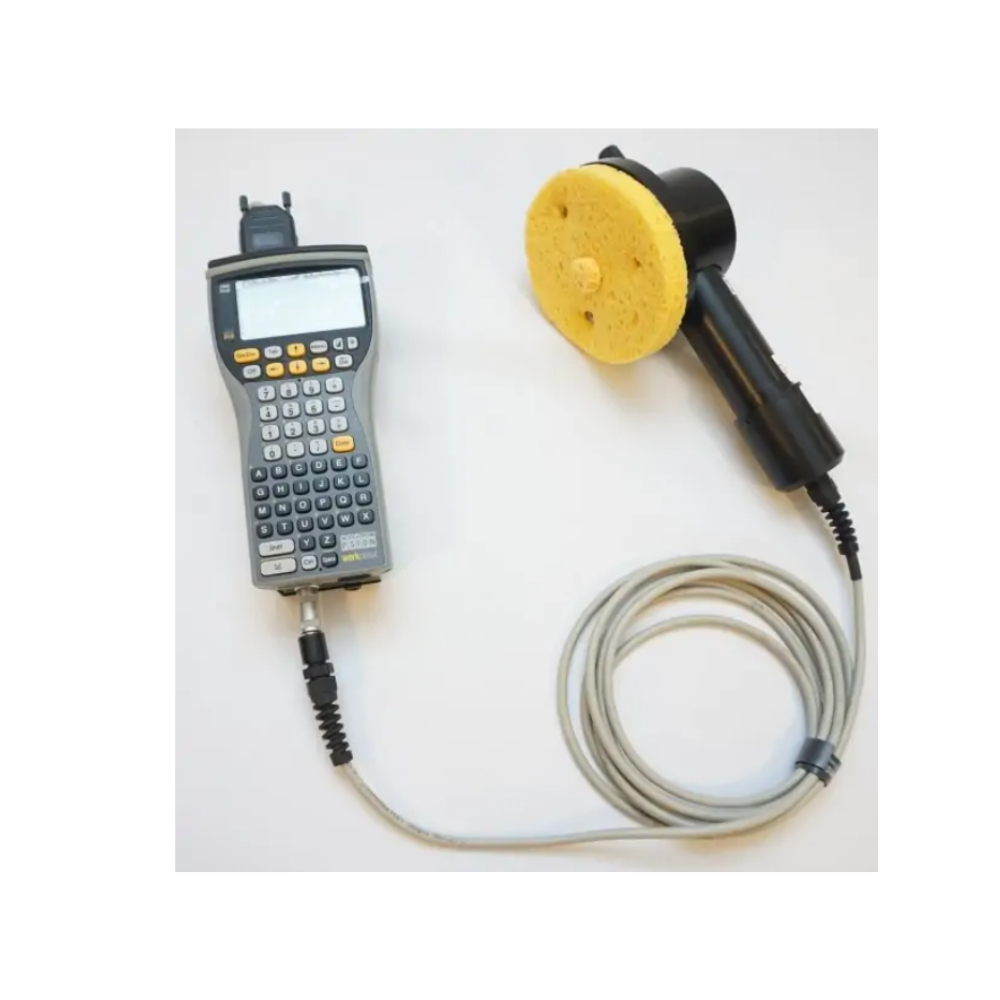

Thiết bị đo tốc độ ăn mòn & half‑cell bê tông

Hệ thống PROOVE´it 8 kênh, có khả năng thử nghiệm từ 5 đến 60 Volt, có thể thực hiện:

• “Thử nghiệm thấm clorua nhanh (RCPT)” hoặc “Thử nghiệm Coulomb” theo ASTM C1202 hoặc AASHTO T 277 bằng cách xác định tổng điện tích truyền qua mẫu bê tông bão hòa khi áp dụng điện thế trên mẫu
• “Hệ số di chuyển clorua” bằng cách đo độ sâu thâm nhập của các ion clorua sau khi áp dụng điện thế vào mẫu theo Nordtest Build 492 hoặc EN 12390-18.
• Độ dẫn điện hoặc điện trở suất khối có thể được xác định theo ASTM C1760 nếu dòng điện chạy qua mẫu bê tông bão hòa được đo trong vòng 1 phút.
• Dễ dàng lắp ráp, các ô đo tự động niêm phong có sẵn cho các thử nghiệm khác nhau.

• Bề mặt tại vị trí thử nghiệm được mài bằng dụng cụ bào và tạo một lỗ 18,4 mm vuông góc với bề mặt bằng mũi khoan kim cương. Một rãnh (khe) được định tuyến trong lỗ có đường kính 25 mm và sâu 25 mm. Một vòng chẻ được mở rộng trong rãnh và kéo ra bằng máy kéo phản ứng với vòng áp lực ngược đường kính 55 mm. Bê tông trong thanh chống giữa vòng mở rộng và vòng áp lực ngược đang chịu nén. Do đó, lực kéo ra cực đại F cần thiết để kéo vòng ra có liên quan trực tiếp đến cường độ nén.
• CAPO-TEST cung cấp trong vòng chưa đầy 15 phút ước tính chính xác về cường độ tại chỗ dựa trên mối  tương quan chung được xác định rõ ràng với cường độ nén được đo bằng cách sử dụng các hình trụ hoặc  khối lập phương tiêu chuẩn.  Kết quả không bị ảnh hưởng bởi các điều kiện bề mặt như kết cấu, độ ẩm, độ cứng hoặc  độ sâu cacbonat hóa, như các phương pháp khác như búa nảy, vận tốc xung siêu âm (UPV)  hoặc đầu dò Windsor. Do đó, CAPO-Test có thể được sử dụng một cách tự tin mà không nhất thiết phải  phát triển mối tương quan cụ thể tại địa điểm.

• s’MASH là hệ thống Impulse‑Response (IR) cầm tay và di động từ Germann Instruments – sử dụng búa mềm cảm biến lực để phát sóng uốn qua kết cấu bê tông, thu bằng cảm biến địa chấn (geophone), rồi phân tích phổ đáp ứng để xác định đặc trưng độ rung và khu vực có khuyết tật. Thiết bị tuân thủ tiêu chuẩn ASTM C1740 về kiểm tra tấm bê tông bằng phương pháp đáp ứng xung

• MIRA dựa trên phương pháp siêu âm pitch-catch và sử dụng một ăng-ten bao gồm một mảng các đầu dò tiếp xúc điểm khô (DPC), phát ra sóng cắt vào bê tông. Mảng đầu dò 4 x 12 được điều khiển bằng máy tính và dữ liệu được ghi lại được phân tích để tạo ra hình ảnh 2 chiều của các giao diện phản xạ trong mặt cắt ngang bên dưới ăng-ten. Chuỗi hình ảnh 2 chiều thu được từ quá trình quét bề mặt 2 chiều của đối tượng thử nghiệm được chuyển đến máy tính có phần mềm hình ảnh IntroView . Phần mềm lắp ráp các lát cắt 2 chiều thành hình ảnh 3 chiều hoàn chỉnh của đối tượng thử nghiệm. Sau đó, hình ảnh 3 chiều có thể được xử lý để giải thích kết quả thử nghiệm.

• Pulsar của Germann Instruments là thiết bị UPV cầm tay, nhẹ, không cần coupling gel, sử dụng 7 transducer điểm tiếp xúc khô (DPC) trên mỗi anten để đo vận tốc sóng siêu âm qua bề mặt bê tông. Thiết bị này giúp kiểm tra chất lượng bê tông nhanh chóng và chuyên nghiệp

• Mẫu bột được lấy từ bê tông đã đông cứng bằng cách khoan hoặc nghiền ( Máy nghiền Profile Grinder ) hoặc lấy từ bê tông tươi. Mẫu được trộn với một lượng chất lỏng chiết xuất cụ thể được thiết kế để loại bỏ các ion gây nhiễu, chẳng hạn như các ion sunfua, và để chiết xuất các ion clorua trong mẫu. Sau 5 phút, một điện cực chọn lọc ion clorua được nhúng vào dung dịch để xác định lượng ion clorua bằng biểu đồ hiệu chuẩn, được biểu thị dưới dạng phần trăm khối lượng bê tông.

• VAKKA sensors là cảm biến maturity không dây do Germann Instruments phát triển, được chôn trực tiếp trong bê tông mới đổ và đo nhiệt độ + độ ẩm tới sâu 3 m. Thiết bị tuân thủ ASTM C1074 (độ chín maturation) và ASTM F2170, giúp đưa ra quyết định thi công chính xác ngay sau khi đổ bê tông

• COMA-Meter (COncrete MAturity-Meter) được sử dụng để đo độ chín của bê tông mới đúc ở độ sâu 80 mm tính từ bề mặt.
• Một ống mao dẫn thủy tinh chứa một chất lỏng đặc biệt mà tốc độ bay hơi thay đổi theo nhiệt độ theo phương trình Arrhenius được sử dụng để xác định độ trưởng thành của bê tông từ lịch sử nhiệt độ của nó. Sau khi bê tông được đúc, COMA-Meter được đẩy vào bê tông tươi và chất lỏng trong ống mao dẫn sẽ bay hơi với tốc độ do nhiệt độ và thời gian xác định. Mức chất lỏng, có thể đọc được trên thang đo, đo độ trưởng thành của bê tông được nêu theo đơn vị M20, là số ngày tương đương bảo dưỡng ở 20 ºC.

• Deep Purple & Rainbow Indicator là thuốc thử dạng dung dịch xịt chuyên dùng để xác định độ sâu carbon hóa bê tông bằng cách đo pH ngay tại hiện trường . Khi pH < 9 tại vùng carbon hóa, dung dịch sẽ đổi màu, giúp xác định nhanh hiện trạng bê tông và đánh giá nguy cơ ăn mòn cốt thép.

• MIRA 3D  dựa trên phương pháp siêu âm pitch-catch và sử dụng một ăng-ten bao gồm một mảng các đầu dò tiếp xúc điểm khô chủ động tiên tiến (A-DPC) có độ sâu thâm nhập được tăng cường, phát ra sóng cắt vào bê tông và thu chúng. Mảng đầu dò 4 x 8 được điều khiển không dây bằng điện thoại thông minh mạnh mẽ (bộ điều khiển) và dữ liệu được ghi lại được phân tích để tạo ra hình ảnh 2 chiều hoặc 3 chiều (tương ứng với chế độ tuyến tính cổ điển hoặc chế độ ma trận mới được tích hợp) biểu diễn vị trí của các giao diện phản xạ của các vật thể trong mặt cắt ngang của bê tông bên dưới ăng-ten. Nhiều chuỗi hình ảnh thu được từ quá trình quét bề mặt của phần tử thử nghiệm có thể được "ghép" lại với nhau để tạo ra một mô hình 3 chiều đầy đủ có thể được trực quan hóa trực tiếp trên màn hình của bộ điều khiển MIRA 3D hoặc thay vào đó, được chuyển đến máy tính xách tay có chứa phần mềm trực quan hóa IntroView 3 chiều với các công cụ bổ sung để thao tác các hình ảnh 3 chiều nhằm giải thích và báo cáo kết quả thử nghiệm.

• EyeCon là một thiết bị cầm tay di động, một kênh, máy kiểm tra xung-phản xạ, để phát hiện khuyết tật và đo độ dày. Với các đầu dò bổ sung, EyeCon cũng có thể được sử dụng để đo vận tốc xung siêu âm truyền thống.

• Thiết bị này dựa trên kỹ thuật cảm ứng xung. Một xung dòng điện lặp lại được áp dụng cho các cuộn dây trong đầu dò có từ trường tạo ra dòng điện xoáy trong một thanh nằm bên dưới đầu dò. Thiết bị đo biên độ của dòng điện cảm ứng, phụ thuộc vào hướng, độ sâu và kích thước của thanh.

• ERE-Probe (Điện cực tham chiếu nhúng) là điện cực tham chiếu mangan dioxide ổn định, tuổi thọ cao để theo dõi điện thế nửa ô của cốt thép trong các kết cấu bê tông.
• Trong các kết cấu mới, ERE-Probe được gắn vào cốt thép bằng dây đai nhựa trước khi đổ bê tông. Trong các kết cấu hiện có, một lỗ được khoan đến độ sâu cần thiết và ERE-Probe được nhúng bằng vữa xi măng thích hợp. Đầu dò có thể được sử dụng cho bê tông tiếp xúc với clorua hoặc cacbonat và sẽ không gây ăn mòn hoặc thay đổi điện thế tự nhiên của thép. Một vôn kế trở kháng cao được kết nối với cáp và được sử dụng để đo điện thế nửa ô giữa đầu dò và cốt thép.

• Merlin sử dụng phương pháp đo bốn điểm để xác định chính xác điện trở của mẫu đối với dòng điện xoay chiều tần số 325 Hz, qua đó giảm thiểu ảnh hưởng của miếng bọt dẫn điện và áp lực tiếp xúc từ các điện cực.
• Điện trở suất (hoặc nghịch đảo của nó là độ dẫn điện) của mẫu bê tông bão hòa cung cấp thông tin nhanh chóng về khả năng chống lại sự xâm nhập của ion clorua thông qua cơ chế khuếch tán.

• AVA-3000 cho phép đo nhanh các thông số chính đặc trưng cho hệ thống không khí-rỗng trong bê tông tươi trước hoặc trong khi đổ bê tông. Điều này cho phép kiểm soát chất lượng tốt hơn và tối ưu hóa hiệu suất bê tông khi tiếp xúc với quá trình đóng băng và tan băng theo chu kỳ.
• Mẫu vữa bê tông có khí được lấy từ bê tông tươi bằng dụng cụ lấy mẫu và được phun vào chất lỏng giải phóng AVA màu xanh ở dưới cùng của cột đứng có nước ở phía trên.
• Mẫu vữa được khuấy nhẹ vào chất lỏng giải phóng, theo đó các bọt khí được giải phóng và bắt đầu nổi lên trong nước theo Định luật Stoke: các bọt khí lớn hơn sẽ nổi lên nhanh hơn các bọt khí nhỏ hơn. Ở phía trên cùng của cột riser, một chảo nổi được gắn vào một cân có độ chính xác cao sẽ đo sự thay đổi về trọng lượng của chảo do sự nổi lên của các bọt khí. Những thay đổi đó được thu thập liên tục trong quá trình thử nghiệm kéo dài 25 phút và phần mềm sẽ phân tích thông tin để tính toán sự phân bố kích thước của các bọt khí, bề mặt riêng và hệ số khoảng cách.

• ICAR Plus được thiết kế để xác định ứng suất chảy tĩnh, ứng suất chảy động và độ nhớt dẻo của bê tông.
• Một ứng suất chảy tĩnh cao là điều mong muốn vì nó giúp giảm áp lực lên ván khuôn và tăng khả năng chống phân tầng.
• Tuy nhiên, để dễ bơm, dễ đổ và tự đầm lèn, thì ứng suất chảy động thấp là cần thiết.
• Độ nhớt động mang lại tính kết dính và giúp hạn chế hiện tượng phân tầng khi bê tông đang chảy.
• Do đó, bằng cách xác định đường cong dòng chảy động học của các hỗn hợp bê tông, có thể đạt được sự cân bằng tối ưu giữa khả năng chảy linh hoạt và khả năng chống phân tầng.
• Những đánh giá dạng này không thể thực hiện được bằng các phép thử truyền thống dựa trên độ sụt.

• GWT đo độ thẩm thấu của nước vào bề mặt thử nghiệm dưới áp suất được áp dụng. Một buồng áp suất chứa một miếng đệm kín nước được cố định chặt vào bề mặt bằng hai kìm kẹp neo hoặc bằng một tấm hút.
• Buồng được đổ đầy nước và nắp trên của buồng được xoay cho đến khi áp suất nước mong muốn được hiển thị trên đồng hồ đo. Khi nước thẩm thấu vào bê tông, áp suất đã chọn được duy trì bằng đồng hồ đo micrômet đẩy piston vào buồng. Chuyển động của piston bù cho thể tích nước thẩm thấu vào vật liệu.
• Chuyển động của piston theo thời gian được ghi lại và tốc độ piston di chuyển tính bằng µm/giây được sử dụng để mô tả độ thẩm thấu của bề mặt thử nghiệm theo những cách khác nhau.

• CrackScope là một kính hiển vi nhỏ, nhẹ và tiện lợi có thể mang theo với độ phóng đại 25 lần. Nó có thang đo tích hợp để đo chiều rộng vết nứt và một thang đo khác trên vòng điều chỉnh tiêu cự để chỉ báo độ sâu.

• RAT (Rapid Alkali Content Test) là bộ kit cầm tay từ Germann Instruments dùng để đo nhanh hàm lượng ion sodium (Na⁺) và potassium (K⁺) trong bê tông tươi hoặc bột bê tông đã đóng rắn, giúp đánh giá nguy cơ phản ứng kiềm–silica (ASR) – nguyên nhân gây nứt, phá hủy kết cấu bê tông

• BOND‑TEST là thiết bị đo kéo tách (pull-off test) không phá hủy, đo độ bám dính của lớp sửa chữa, overlay, phủ bề mặt bê tông hoặc vật liệu kết cấu theo tiêu chuẩn ASTM C1583
