Hệ thống phát triển quy trình G1

• Phù hợp cho giai đoạn phát triển quy trình ở quy mô pilot: kiểm thử hóa học liên tục, tối ưu điều kiện phản ứng.
• Tương thích với các fluíd với đặc tính hóa học đa dạng (acid, base, môi trường ăn mòn), nhờ khả năng sử dụng glass hoặc SiC.
• Hỗ trợ thiết lập quy trình liên tục với khả năng xử lý các hệ nhiều pha (lỏng–lỏng, lỏng–khí).
• Thiết bị linh hoạt cho phép các bước xử lý như trộn, gia nhiệt/làm lạnh trước và thao tác quench đều có thể tùy chỉnh.

Ưu điểm nổi bật

• Khả năng trộn mạnh mẽ (mixing improvement 100×) và truyền nhiệt vượt trội (heat transfer 1000×) nhờ thiết kế HEART.
• Cấu hình linh hoạt: có thể kết hợp các module với chức năng khác nhau (trước, trộn, RTD, quench...).
• Kiểm soát nhiệt độ rộng: từ −20 °C đến +200 °C; áp suất vận hành đến 2.5 bar cho hệ thống chiller, và đến 18 bar cho hệ reactor chính.
• Tương thích với nhiều loại vật liệu: thủy tinh hoặc SiC, kết hợp với các phụ kiện như PFA, perfluoroelastomer; toàn bộ đường dòng có thể là “metal-free”.

Thông số kỹ thuật:

• Phạm vi nhiệt độ (chiller): −20 °C đến +200 °C
• Áp suất (chiller): Tối đa 2.5 bar
• Áp suất (reactor chính): Tối đa 18 bar
• Thiết kế linh hoạt: Tương thích với glass hoặc SiC modules
• Tiện ích module: Pre-heating, mixing, RTD, quench linh hoạt
• Vật liệu chịu hóa chất: Glass, SiC, PFA, perfluoroelastomer, metal-free đường dòng
• Tối ưu hiệu suất: Trộn 100×, truyền nhiệt 1000× so với reactor batch

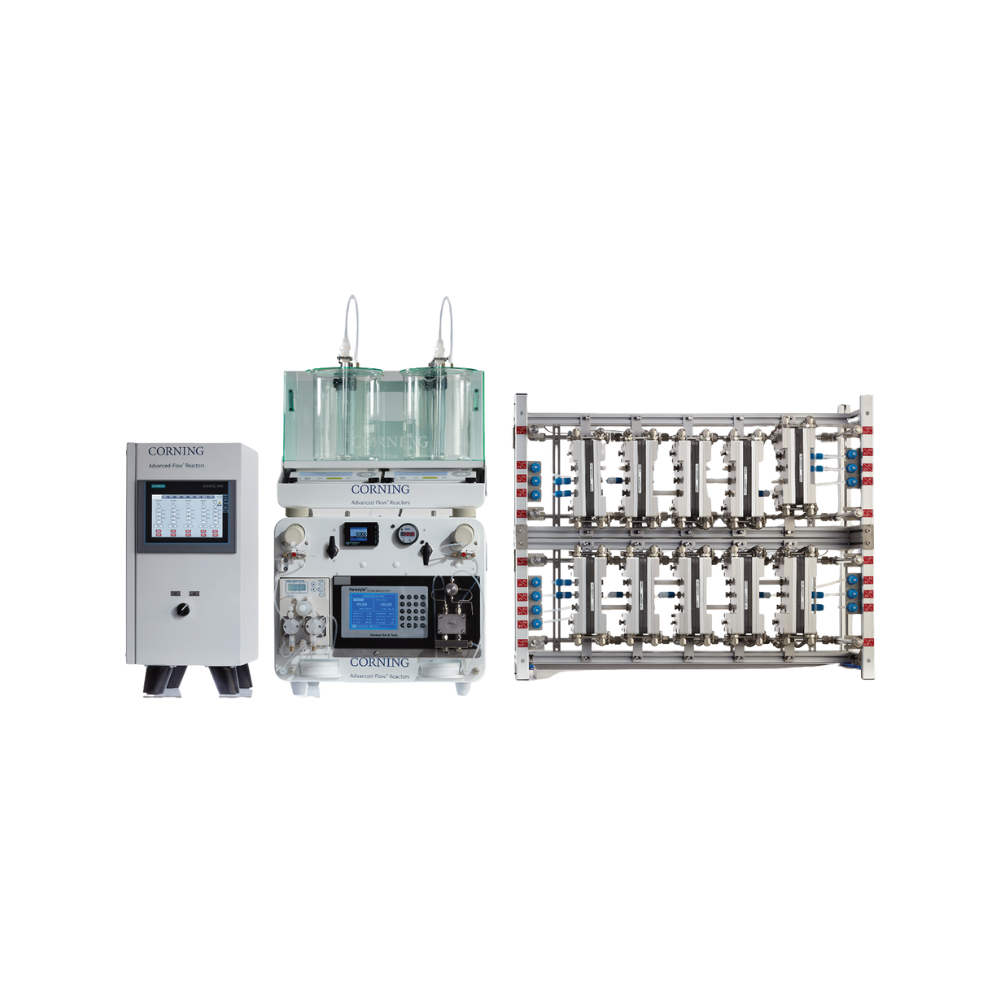

Mô tả hệ thống phát triển quy trình G1

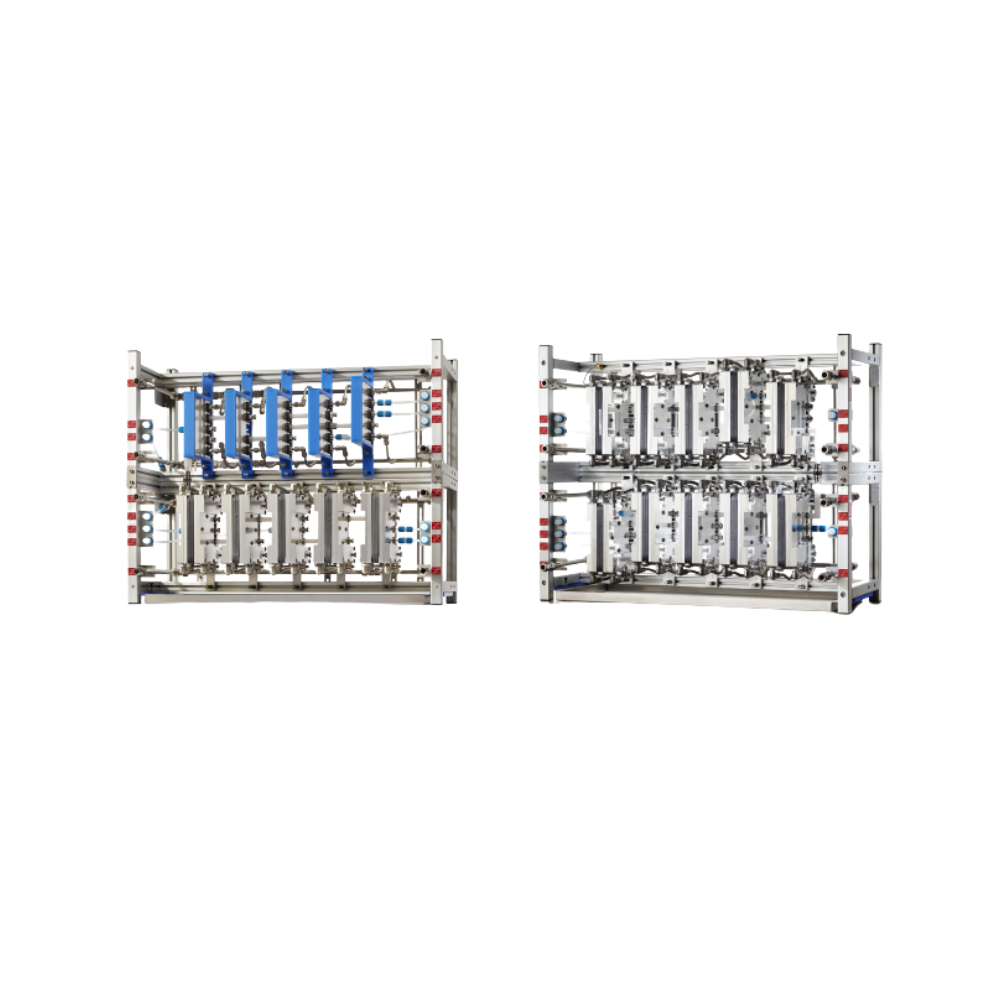

• Hệ thống phát triển quy trình G1 được trang bị bộ phản ứng G1 10 FM, có thể lựa chọn vật liệu gốm silicon carbide (SiC), thủy tinh hoặc dạng hybrid tùy theo nhu cầu ứng dụng.

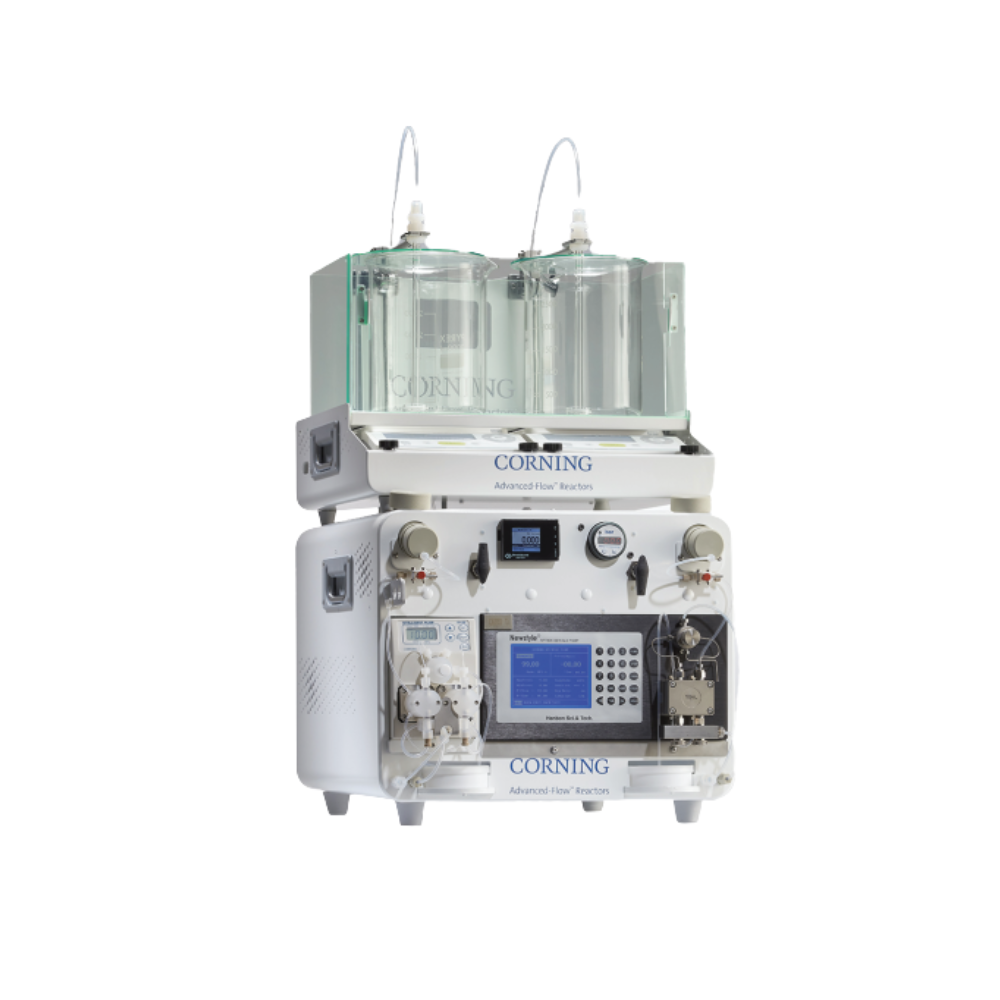

• Bộ định lượng chính bao gồm:
• 2 cân điện tử dùng để kiểm soát lưu lượng
• 2 đường định lượng chất lỏng với dải 0–100 ml/phút, sử dụng vật liệu tiếp xúc là PFA, PTFE hoặc Titan, PFA, PTFE
• 1 đường cấp khí, với vật liệu tiếp xúc bằng thép không gỉ
• Bộ định lượng tùy chọn (có thể bổ sung thêm khi cần):
• 2 cân điện tử để kiểm soát lưu lượng
• 2 đường định lượng chất lỏng 0–100 ml/phút, với vật liệu tiếp xúc tương tự như trên

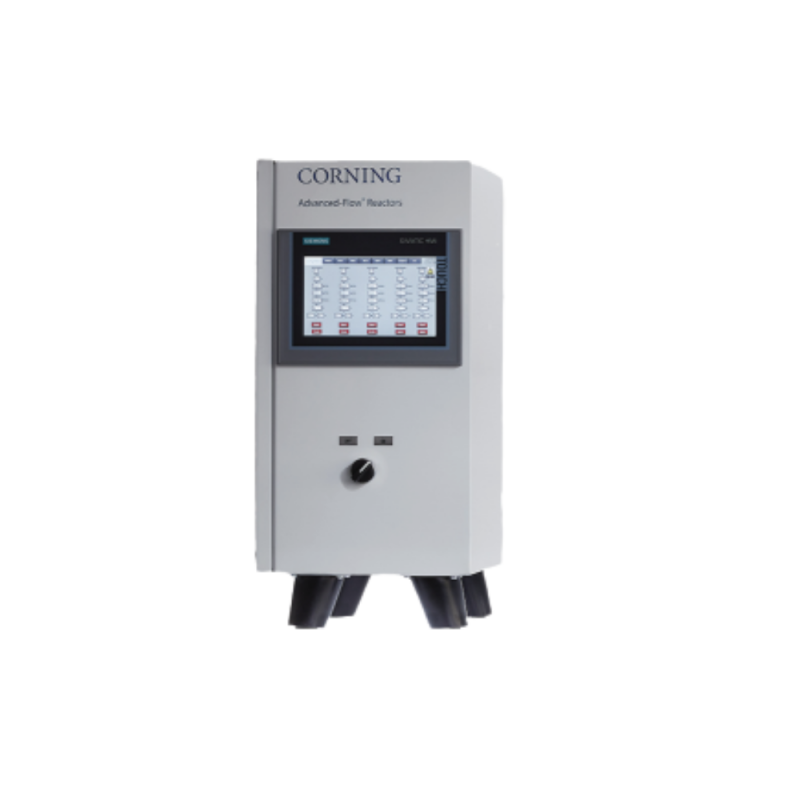

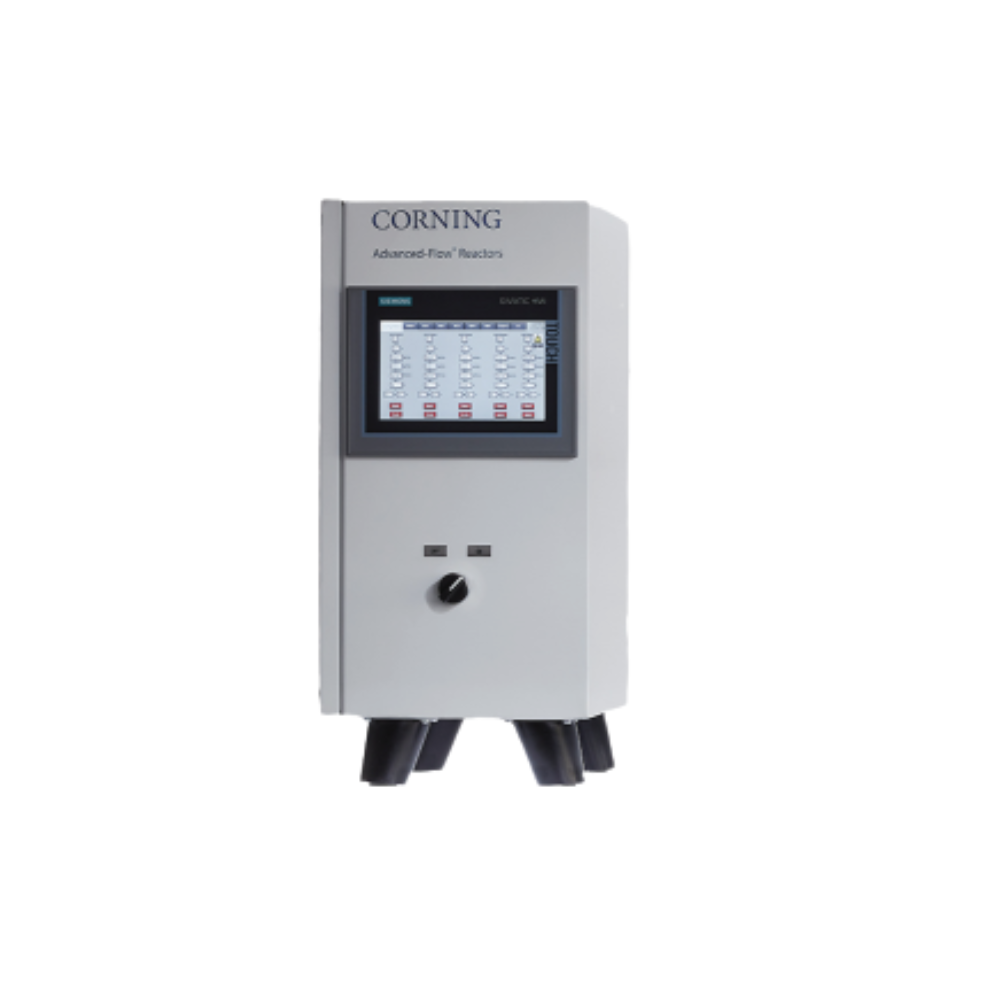

• Hệ thống điều khiển sử dụng các thiết bị tự động hóa của Siemens, giúp đảm bảo độ chính xác và độ tin cậy cao trong quá trình vận hành.
• Thiết bị hạ lưu sử dụng bộ điều chỉnh áp suất ngược không kim loại (metal-free back pressure regulator), đảm bảo hạn chế tương tác với kim loại và giữ độ tinh khiết cho phản ứng.
• Bộ điều nhiệt (thermostats): tùy chỉnh theo yêu cầu nhiệt độ cụ thể của từng quy trình, mang đến tính linh hoạt cao trong phát triển và thử nghiệm.
